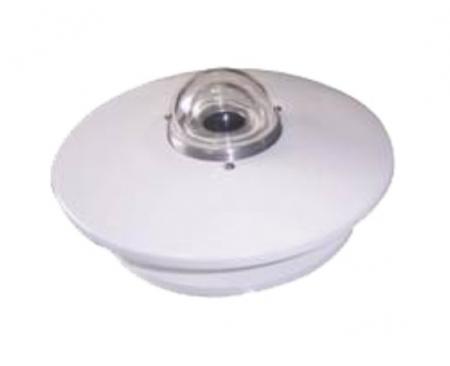

太阳TBO总辐射传感器（科研）

总辐射传感器主要用来测量波长范围为0.3～3微米的太阳总辐射。如水平向下放置可测量反射辐射；倾斜斜面放置可测量入射到斜面上的太阳辐射；如加散射遮光环可测量散射辐射。该总辐射表是太阳总辐射测量的表。

产品特点

（1）符合WMO世界气象组织规范（CIMO Guide）

（2）可作为标准总辐射表使用

（3）适用于各种恶劣环境

（4）无源准确测量

（5）灵敏度高

（6）使用方便，免维护

基本原理

TBQ总辐射表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。 感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。

双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。

输出辐射量（W/m2）＝测量输出电压信号值（μV）÷灵敏度系数（μV/W·m-2），每个传感器分别给出标定过的灵敏度系数。

产品参数

灵敏度：7～14μV／w.m-2

响应时间：≤35秒（99％）

内阻：约350Ω

光谱范围0.3～3μm.

年稳定性：±2％

内阻约350Ω

余弦响应：≤±7％（太阳高度角10°时）

温度特性：2％（-10℃～+40℃）

方位响应误差：≤5%（太阳高度角10°时）

非线性：±2％

重量：2.5kg

测试范围：0～2000W/m2

信号输出：0～20mV

年稳定性≤±2%
