磁钢干簧管翻斗式雨量计

作者:港迪科技时间:2022-06-13 14:04 次浏览

随着科技的发展,我们也不断改进量筒,从而出现了专门的观测仪器雨量计。雨量计分为多种类型,单翻斗雨量计和双翻斗雨量计,ABS雨量计和不锈钢雨量计,485和脉冲型,今天要说的就是脉冲型翻斗式雨量计。

首先说明一点,雨量计的性能需要符合国家标准GB/T 21978.2-2014《降水量观测要求》规范。

翻斗式雨量计(脉冲型)是由外壳、过滤器、集雨器、漏斗、翻斗、接线端子、腿部支架、干簧管、雨量计底座等组成。其中,雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。我们在选择时优先选择翻斗式雨量计的翻斗轴套时一体化定位结构,翻斗通过翻斗轴安装在轴承中的设备。

单翻斗式雨量计与双翻斗式雨量计不同,单翻斗式雨量计(脉冲型)工作原理是,在天空降雨时,雨水由最上端的承雨口进入承水器,落入接水漏斗,经漏斗口流入翻斗,当积水量达到一定高度(比如0.5毫米)时,翻斗失去平衡翻到。而每一次翻斗倾倒,都使开关接通电路,输出一个脉冲信号,通过测量脉冲信号就可以知道雨量。

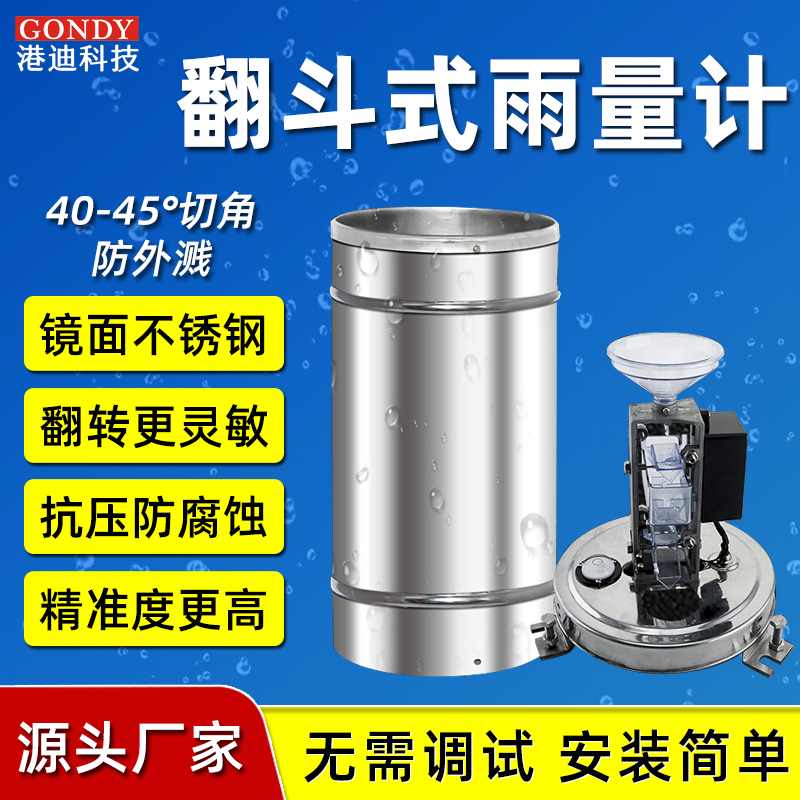

图1

在选择翻斗雨量计时也有要求,符合国家测量标准的翻斗式雨量计寿命长、测量误差小。

1. 刃口角度

刃口的作用是明确雨滴落在承雨口径或者承雨口径外。根据GB/T 21978.2-2014《降水量观测要求》,设备优先选择筒身为不锈钢材质的,寿命长、耐腐蚀,并且承雨口刃口角度为44°,口缘锋利,其内壁十分光滑,没有砂眼,渗漏等缺点,符合国标要求的才可进行使用。

2. 承雨口径

根据国家标准5.4.2的要求,翻斗式雨量计的承雨口内径尺寸为Φ200mm,在此基础上,我们可以选择可以让翻斗翻水更为流畅的三维流线型设计的产品,不锈钢的筒壁,便于应对恶劣环境,寿命不低于7年。

3. 工作温湿度、雨强范围、分辨力等参数

翻斗式雨量计在GB/T 21978.2-2014《降水量观测要求》国标文件中,对其工作的环境、分辨力、以及安装防护等做出明确的要求。如何判断产品是否符合要求?如:

承雨口径:Φ200mm

存储温度:-40~125℃

刃口锐角:40°~45°

存储湿度:<80(无凝结)

分辨率:0.2mm

承受电压:≤16V

工作温度:0~50℃

承受电流:≤50mA

工作湿度:<95%(40℃)

通讯方式:485通讯/脉冲型

测量精准度:≤±2%(室内人工降水、以仪器自身排水量为准)

降雨是地表水资源重要的来源,关系着人们的生活及发展,观测气象是必要的,降雨量的大小是水文、农业等领域做出下一步决策的重要依据,翻斗式雨量计的质量及准确度关乎着水文、农业、林业等领域的决策方向。
