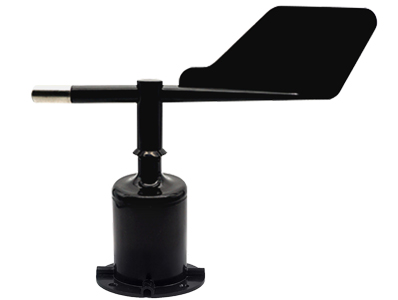

智能风向传感器

风向传感器采用低惯性风标及电位器，灵敏度高，精度高。信号处理单元可根据用户需求输出各种信号。本产品具有量程大、线性好、观测方便、稳定可靠等优点，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

工作原理：

风向传感器的变换器为码盘和光电组件。当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中转动。产生的光电信号对应当时风向的格雷码输出。

传感器的变换器采用导电塑料电位器，从而在电位器的活动端产生变化的电阻信号输出。

产品特点：

·动态特性好、线性好、精度高、灵敏度高、抗风强度大

·测量范围宽

·互换性好

·电路寿命长

·工作可靠

·抗雷电干扰能力强等多种优良性能

安装说明：

1、确保安装支架与地面保持平行；

2、如图所示，使用M3螺丝螺母，透过传感器上的4个安装孔。将传感器固定在安装支架上；

3、风向传感器壳体有一个白色的定北标志点，安装时请将其对准北方；

4、通过预留的M23航线孔，将航插接头与传感器的航插口相连；

5、安装过程中请避免拆卸传感器

产品参数

测量范围：0～360°

准 确 度：±3°

启动风速：≤0.5m/s

供电方式：5V/12V/24V

接线方式：电压型：3线、电流型：3线、RS-485信号：4线

信号输出：电压型：0～5V DC、电流型：4～20 mA

RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设）

结构：工程碳纤维材质，尾翼式结构，磁电式原理，旋转无接触，灵敏度更高

回转半径：105mm

整体高度：200mm

响应时间：<1S，测量稳定时间：1S

负载能力：电流型输出阻抗≤250Ω；电压型输出阻抗≥1KΩ

工作环境：温度-40℃～50℃；湿度≤100%RH

防护等级：IP45

线缆等级：额定电压：300V 温度等级：80℃

产品重量：210g
