氮氧化物(NOX)在线监测系统

氮氧化物在线监测系统主要应用于气体分析行业,主要检测场合:燃气锅炉尾气监测、污染源在线监测、烟气排放、脱硫脱硝、锅炉尾气、污水管道气体检测分析、高温高湿气体检测分析等。...

在线咨询 全国热线
0371-62657772
产品介绍

专注氮氧化物(NOX)在线监测系统研发10余年

氮氧化物在线监测系统主要应用于气体分析行业,主要检测场合:燃气锅炉尾气监测、污染源在线监测、烟气排放、脱硫脱硝、锅炉尾气、污水管道气体检测分析、高温高湿气体检测分析等。

主要原理是:采样单元采集现场的烟气或被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在一定范围,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS(DTU)或网络传输到各地环保局或云服务器,用户再从服务器读取数据,可以实现全球联网监控分析。整个过程为自动化处理,不需人为干预处理。

氮氧化物在线监测系统适用于低粉尘、高温度、高湿度场合的气体检测分析,若被测气体的粉尘含量高,需要选配自动反吹系统或预留反吹接口定期接入压缩空气进行反吹,否则需要定期手动维护清洗粉尘过滤器。气体预处理系统内置双级电子冷凝除湿系统和0.5米精细粉尘过滤取样头(法兰安装),采样距离40米,自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境,防止采样管路结冰,需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高,请选择TH-3000系列,含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统,可以将气体的露点稳定控制在4℃或5℃

氮氧化物在线监测系统参照法规:

《火电厂大气污染物排放标准》 GB13223-96

《中华人民共和国大气污染防治法》 2000年9月1日起实施

《火电厂烟气连续监测系统典型设备技术规范书》 G-HB97-01

《火电厂烟气连续排放连续监测技术规程》 HJ/T-2000

《固定污染源排放中颗粒物测定与气态污染物采样方法》 GB/T16157-1996

《烟气采样器技术条件》 HJ/T47-1999

《烟气采样器技术条件》 HJ/T48-1999

《固定污染源烟气排放连续监测技术规范》 HJ/T75-2007

《固定污染源烟气连续监测系统要求及检测方法》 HJ/T76-2007

氮氧化物在线监测系统产品特性:

可选防爆型、防水设计(标配不防爆,防护等级IP66,户外型),检测快速,可靠,稳定。

可将气体分析单元内置于机箱内,也可以外置。

标准采样距离为30~40米,选配真空泵采样距离超过70米。

标准预处理温度为600℃,更高温度可以定制,TH3000可以预处理2000℃的烟气。

标配:7寸显示屏,可集成显示各类探头参数和控制其他设备。可选:无显示视窗

选配:网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。

选配:无显示窗口、GPRS无线传输、声光报警、数据打印功能、linux操作系统、触摸屏、16G大容量SD存储卡、U盘存储。

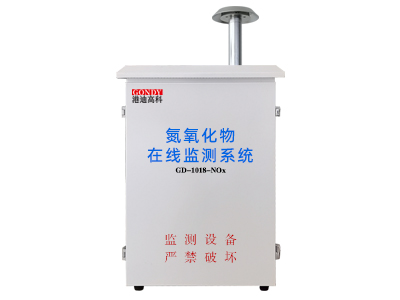

氮氧化物在线监测系统产品外形:

氮氧化物在线监测系统原理介绍:

将样气按照分析仪能够接受的压力、温度、湿度、流量、(含尘量)、以及干净程度完成其处理功能,主要完成以下几项工作:

样品取样:用真空取样泵或直流无刷泵将样气从烟道等环境中抽出

粉尘过滤:被测气体经过精密粉尘过滤器再进入取样管路,如果是高粉尘环境可以选配自动反吹系统

降温处理:通过取样探头和取样管路降温,可以处理600℃以内的气体,更高温度可定制

选配功能:双级电子冷凝除湿系统,将气体的露点稳定控制在4℃或5℃

焦油处理:样气经过焦油过滤器以后除去焦油和残余粉尘

气水分离:样气经取样管路降温以后出现游离水,气水分离器将气、水、残余粉尘分开,自动排水

二次过滤:根据现场湿度大小选配,进行二次水汽分离

伴热功能:此功能为选配,加热、保温,防止水汽凝露和部分气体溶于水,冬天防止采样管路结冰

检测分析:实时检测并显示浓度,并以4-20mA/RS485等信号方式传输数据,也可以通过DTU无线传输或网络传输到远程服务器或环保局、监测站

流量调节:控制气体的检测分析进气量

气体切换:进行被测气体、标准气体或空气的切换

反吹功能:选配,预留反吹接口,可接入8mm的气管

氮氧化物在线监测系统技术参数:

系统构成:

采样单元

样气预处理单元

气体分析单元

检测参数:NOX、NO、NO2、O2,选配SO2等其他各种气体,也可以接入检测风速、

风向、雨量、大气压力、管道压力、温湿度等气象参数,根据客户要求选定

测量范围:NOX(0-100毫克/立方)、NO(0-100毫克/立方)、NO2(0-50毫克/立方)、O2(0-30%Vol),

SO2(0-100毫克/立方),其他量程可选,视检测现场的实际需求而定

检测原理:电化学,视检测现场气体成分、浓度及现场工况而定,可选红外、激光、紫外光谱等原理

采样温度:- 40℃~600℃(标准),更高温度可定制,2000℃以内

采样湿度:0~99%RH,可预处理高湿气体

主机工作环境:- 40℃~70℃,≤95%RH

工作方式:在线式连续工作,泵吸式采样(正压、负压、真空环境都可用)

采样距离:标准30~40米,选配真空泵的采样距离大于70米

采样流量:可调,2升/分钟(标准),4或10升/分钟,可选

工作电压:220VAC,50HZ

输出信号:4~20mA、RS485、多路无源触点,选配:DTU无线传输、网络传输等各种方式

防护级别:IP66 户外防水型,可选防爆型

显示方式:标准产品为7寸触摸彩屏显示,可选无显示窗口、linux操作系统
